產品概述
蒸汽減壓閥由主閥和導閥兩部分組成。內螺紋連接先導活塞式蒸汽減壓閥主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。蒸汽減壓閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。蒸汽減壓閥通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。 蒸汽減壓閥主要技術參數和性能指標 公稱壓力Mpa 1.6 2.5 殼體試驗壓力Mpa＊ 2.4 3.75 密封試驗壓力Mpa 1.6 2.5 最高進口壓力Mpa 1.6 2.5 出口壓力范圍Mpa 0.1-1.0 0.1-1.6 壓力特性偏差Mpa△P2P GB12246-1989 流量特性偏差Mpa△P2G GB12246-1989 最小壓差 0.15 0.15 滲漏量 GB12245-1989 ＊.殼體試驗不包括膜片、頂蓋。 蒸汽減壓閥
主要技術參數
主要技術參數
| 公稱壓力Mpa | 1.6 | 2.5 | ||||
|---|---|---|---|---|---|---|
| 殼體試驗壓力Mpa＊ | 2.4 | 3.75 | ||||
| 密封試驗壓力Mpa | 1.6 | 2.5 | ||||
| 最高進口壓力Mpa | 1.6 | 2.5 | ||||
| 出口壓力范圍Mpa | 0.1-1.0 | 0.1-1.6 | ||||
| 壓力特性偏差Mpa△P2P | GB12246-1989 | |||||
| 流量特性偏差Mpa△P2G | GB12246-1989 | |||||
| 最小壓差 | 0.15 | 0.15 | ||||
| 滲漏量 | GB12245-1989 | |||||
| 零件名稱 | 零件材料 | |||||
| 閥體 閥蓋 底蓋 | WCB | |||||
| 閥座 閥盤 | 2Cr13 | |||||
| 缸套 | 2Cr13/25鍍硬鉻 | |||||
| 活塞 | 2Cr13/銅合金 | |||||
| 活塞環 | 合金鑄鐵 | |||||
| 導閥座 導閥桿 | 2Cr13 | |||||
| 膜片 | 1Cr18Ni9Ti | |||||
| 主閥彈簧 | 50CrVA | |||||
| 導閥主彈簧 | 50CrVA | |||||
| 調節彈簧 | 60Si2Mn | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
| 公稱通徑DN | G | L | H | Hl | ||
| 15 | 1/2" | 140 | 295 | 90 | ||
| 20 | 3-4" | 140 | 330 | 98 | ||
| 25 | 1" | 160 | 330 | 110 | ||
| 32 | 1-1/4" | 180 | 330 | 110 | ||
| 40 | 1-1/4" | 200 | 345 | 125 | ||
| 50 | 2" | 230 | 345 | 125 |
主要零部件材料
主要零部件材料
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥盤 | 2Cr13 |
| 缸套 | 2Cr13/25鍍硬鉻 |
| 活塞 | 2Cr13/銅合金 |
| 活塞環 | 合金鑄鐵 |
| 導閥座 導閥桿 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
執行標準
GB12246GB12245

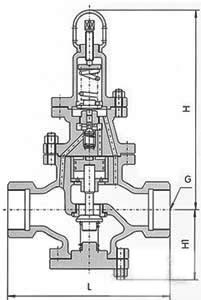

結構圖與尺寸圖
結構圖 / 尺寸圖
