產品概述
本廠生產的Y42X型彈簧活塞式減壓閥適用于工作溫度0~90C的水、空氣和非腐蝕液體管路上。在高層建筑的冷熱水供水和消防供水系統中，可取代常規分區水管，簡化和節省系統的設備，降低工程造價。該產品比原膜片式提高壽命3倍以上。
主要技術參數
主要技術參數
| 零件名稱 | 材料 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥體、上蓋、下蓋 | 灰鑄鐵、鑄鋼 | ||||||||||||
| 調節彈簧 | 硅錳鋼 | ||||||||||||
| 活塞 | 不銹鋼 | ||||||||||||
| 缸套 | 不銹鋼 | ||||||||||||
| 型號 | 尺寸(MM) | ||||||||||||
| Y4100 Y4166 Y425-25 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 160 | 160 | 180 | 200 | 200 | 220 | 280 | 310 | 350 | 450 | 520 | 550 | |
| H1 | 170 | 170 | 188 | 192 | 270 | 270 | 310 | 403 | 448 | 570 | 590 | 640 | |
| H2 | 75 | 75 | 77 | 82 | 98 | 98 | 138 | 152 | 170 | 222 | 242 | 262 |
主要零部件材料
主要零部件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體、上蓋、下蓋 | 灰鑄鐵、鑄鋼 |
| 調節彈簧 | 硅錳鋼 |
| 活塞 | 不銹鋼 |
| 缸套 | 不銹鋼 |
執行標準
GB9113GB4216

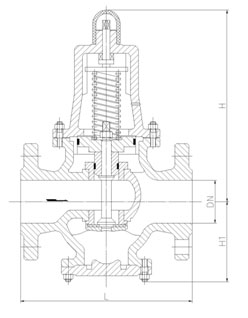

結構圖與尺寸圖
結構圖 / 尺寸圖
相關產品
技術資料
如需本產品的樣本、CAD 圖紙、安裝尺寸或技術協議，請聯系技術支持和下載中心。
