產品概述
X13W/T銅內螺紋二通旋塞閥是上海泰通閥門氧氣專用閥、銅閥門系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 型號 | 公稱壓力 PN(MPa) | 試驗壓力PS(MPa) | 工作溫 度℃ | 適用介質 | |||
|---|---|---|---|---|---|---|---|
| 殼體 | 密封 | ||||||
| X13W.0 | 1.0 | 1.5 | 1.1 | ≤100 | 油品、煤氣 | ||
| X13T.0 | 1.0 | 1.5 | 1.1 | 水、蒸氣、油品 | |||
| X13W.0T | 1.0 | 1.5 | 1.1 | 水、蒸氣、油品 | |||
| X13.0(P/R) | 1.0 | 1.5 | 1.1 | ≤250 | 硝酸、醋酸 | ||
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 | |||
| X13W.0 | 鑄鐵 | 鑄鐵 | 鑄鐵 | 油浸石棉盤根， 柔性石墨 | |||
| X13T.0 | 鑄鐵 | 鑄銅 | 鑄鐵 | ||||
| X13W.0T | 鑄銅 | 鑄銅 | 鑄銅 | ||||
| X13W.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 | ||||
| X13W.0R | 鉬二鈦 | 鉬二鈦 | 鉬二鈦 | ||||
| 公稱通徑 DN | 管螺紋 G | 尺寸 mm | |||||
| L | I | □S | □S | h1 | H | ||
| 15 | 1/2 | 85 | 14 | 30 | 11 | 26 | 99 |
| 20 | 3/4 | 90 | 16 | 36 | 14 | 34 | 124 |
| 25 | 1 | 110 | 18 | 46 | 17 | 38 | 133 |
| 32 | 1 1 /4 | 130 | 20 | 55 | 19 | 45 | 152 |
| 40 | 1 1 /2 | 150 | 22 | 60 | 22 | 55 | 212 |
| 50 | 2 | 170 | 24 | 75 | 27 | 74 | 260 |
| 65 | 2 1 /2 | 220 | 26 | 90 | 32 | 82 | 295 |
| 80 | 3 | 250 | 30 | 105 | 36 | 125 | 327 |
| 100 | 4 | 300 | 30 | 140 | 46 | 135 | 425 |
主要零部件材料
主要零部件材料
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
|---|---|---|---|---|
| X13W.0 | 鑄鐵 | 鑄鐵 | 鑄鐵 | 油浸石棉盤根， 柔性石墨 |
| X13T.0 | 鑄鐵 | 鑄銅 | 鑄鐵 | |
| X13W.0T | 鑄銅 | 鑄銅 | 鑄銅 | |
| X13W.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 | |
| X13W.0R | 鉬二鈦 | 鉬二鈦 | 鉬二鈦 |
適用介質
油品

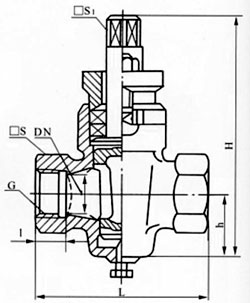

結構圖與尺寸圖
結構圖 / 尺寸圖
相關產品
技術資料
如需本產品的樣本、CAD 圖紙、安裝尺寸或技術協議，請聯系技術支持和下載中心。
