產品概述

J41P不銹鋼氧氣截止閥是上海泰通閥門氧氣專用閥、銅閥門系列產品，適用于工業管路系統的介質控制。

主要技術參數

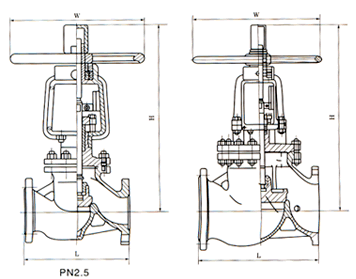

不銹鋼氧氣截止閥(Jy41W-40) 材料表公稱通徑 DN D D1 D2 L D0 H1 H2 Z-φ 重量 KG mm 25 115 85 65 160 120 286 309 44 32 135 100 78 180 160 290 319 48 40 145 110 85 200 160 289 314 48 50 160 125 100 230 160 292 321 48 65 180 145 120 290 200 356 391 88 80 195 160 135 310 200 361 403 88 100 230 190 160 350 280 413 465 8-23 125 270 220 188 400 320 482 547 8-25 150 300 250 218 480 400 588 673 8-25 200 375 320 282 600 400 679 798 12-30 250 445 385 345 650 450 792 920 12-34 300 510 450 408 750 500 900 1210 16-34 350 570 510 465 850 640 1130 1300 16-34 400 655 585 535 950 800 1570 1570 16-41 500 755 670 612 1150 900 1850 1850 20-48 不銹鋼氧氣截止閥(Jy41w6P) 材料表公稱通徑 DG（mm) 尺寸（mm) L D D1 D2 b Z-φd D3 H H1 D0 15 130 95 65 45 16 44 82 218 228 120 20 150 105 75 55 16 44 95 258 272 140 25 160 115 85 65 16 44 98 275 292 160 32 190 135 100 78 18 48 120 282 308 160 40 200 145 110 85 18 48 135 330 354 200 50 230 160 125 100 18 48 150 350 380 240 65 290 180 145 120 18 48 175 400 428 280 80 310 195 160 135 20 88 190 355 390 240 100 350 215 180 155 20 88 210 415 460 280 125 400 245 210 185 22 88 250 460 520 320 150 480 280 240 210 24 8-23 300 510 580 360 產品結構	公稱通徑 DN	D	D1	D2	L	D0	H1	H2	Z-φ	重量 KG
公稱通徑 DN	D	D1	D2	L	D0	H1	H2	Z-φ	重量 KG
mm
25	115	85	65	160	120	286	309	44
32	135	100	78	180	160	290	319	48
40	145	110	85	200	160	289	314	48
50	160	125	100	230	160	292	321	48
65	180	145	120	290	200	356	391	88
80	195	160	135	310	200	361	403	88
100	230	190	160	350	280	413	465	8-23
125	270	220	188	400	320	482	547	8-25
150	300	250	218	480	400	588	673	8-25
200	375	320	282	600	400	679	798	12-30
250	445	385	345	650	450	792	920	12-34
300	510	450	408	750	500	900	1210	16-34
350	570	510	465	850	640	1130	1300	16-34
400	655	585	535	950	800	1570	1570	16-41
500	755	670	612	1150	900	1850	1850	20-48
公稱通徑 DG（mm)	尺寸（mm)
L	D	D1	D2	b	Z-φd	D3	H	H1	D0
15	130	95	65	45	16	44	82	218	228	120
20	150	105	75	55	16	44	95	258	272	140
25	160	115	85	65	16	44	98	275	292	160
32	190	135	100	78	18	48	120	282	308	160
40	200	145	110	85	18	48	135	330	354	200
50	230	160	125	100	18	48	150	350	380	240
65	290	180	145	120	18	48	175	400	428	280
80	310	195	160	135	20	88	190	355	390	240
100	350	215	180	155	20	88	210	415	460	280
125	400	245	210	185	22	88	250	460	520	320
150	480	280	240	210	24	8-23	300	510	580	360
