產品概述

Z41T銅閘閥是上海泰通閥門氧氣專用閥、銅閥門系列產品，適用于工業管路系統的介質控制。

主要技術參數

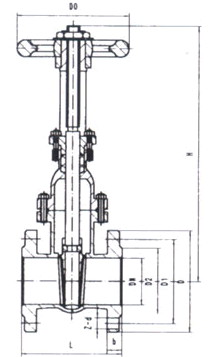

主要尺寸及重量公稱通徑 DN（mm) 尺寸 mm 重量 Kg L D D1 D2 b Z-φd H L0 系列1 系列2 系列3 40 165 165 - 130 100 80 16 4-φ14 300 160 - 50 180 178 180 140 110 90 16 4-φ14 345 180 17 65 195 190 - 160 130 110 16 4-φ14 376 180 20 80 210 203 210 185 150 125 18 4-φ18 417 200 27 100 230 229 230 205 170 143 18 4-φ18 460 200 50 125 255 254 - 235 200 175 20 8-φ18 525 240 70 150 280 267 280 260 225 200 20 8-φ18 567 240 95 200 330 292 330 315 280 255 22 8-φ18 705 320 150 250 380 330 450 370 335 310 24 12-φ18 800 320 200 300 420 356 500 435 395 362 24 12-φ23 886 400 280 350 450 381 550 485 445 412 26 12-φ23 968 400 360 400 480 406 600 535 495 462 28 16-φ23 1090 500 500 450 510 432 - 590 550 518 28 16-φ23 1175 500 590 500 540 457 700 640 600 568 30 16-φ23 1414 720 680 600 600 508 600 755 705 670 30 20-φ25 1593 720 951 700 600 610 - 860 810 775 30 20-φ25 1812 800 1950 產品結構	公稱通徑 DN（mm)	尺寸 mm	重量 Kg	L	D	D1	D2	b	Z-φd	H	L0
公稱通徑 DN（mm)	尺寸 mm	重量 Kg
L	D	D1	D2	b	Z-φd	H	L0
系列1	系列2	系列3
40	165	165	-	130	100	80	16	4-φ14	300	160	-
50	180	178	180	140	110	90	16	4-φ14	345	180	17
65	195	190	-	160	130	110	16	4-φ14	376	180	20
80	210	203	210	185	150	125	18	4-φ18	417	200	27
100	230	229	230	205	170	143	18	4-φ18	460	200	50
125	255	254	-	235	200	175	20	8-φ18	525	240	70
150	280	267	280	260	225	200	20	8-φ18	567	240	95
200	330	292	330	315	280	255	22	8-φ18	705	320	150
250	380	330	450	370	335	310	24	12-φ18	800	320	200
300	420	356	500	435	395	362	24	12-φ23	886	400	280
350	450	381	550	485	445	412	26	12-φ23	968	400	360
400	480	406	600	535	495	462	28	16-φ23	1090	500	500
450	510	432	-	590	550	518	28	16-φ23	1175	500	590
500	540	457	700	640	600	568	30	16-φ23	1414	720	680
600	600	508	600	755	705	670	30	20-φ25	1593	720	951
700	600	610	-	860	810	775	30	20-φ25	1812	800	1950
