產品概述
FA49H型防爆波安全閥是上海泰通閥門安全閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 產品特點及用途 FA49H型防爆波安全閥，是一種即能消除水錘沖擊波又能阻擋水錘沖擊波的水用安全閥。它是由多組安全閥組成的產品，所起到的功能是單一安全閥無法達到的。該閥安裝于給水工程管道的頭部，以擋波和消波的方式相結合，防止水錘沖擊波沿著管首進入系統給水工程內部，從而達到消除破壞性水錘的沖擊波，超到保護系統設施正常運轉和安全防護的目的。 主要性能范圍 型號 公稱壓力 PN（MPa） 工作壓力（MPa） 殼體試驗壓力（MPa） 適用介質 工作溫度 FA49H0 1.0 0.2 1.5 清水 0～80℃ FA49H6 1.6 0.25-0.5 2.4 主要外形尺寸（法蘭連接尺寸按GB4216的規定） DN 50 65 80 100 125 150 200 L 390 440 440 500 520 535 600 D 160 160 160 220 270 270 375 產品尺寸 | 型號 | 公稱壓力 PN（MPa） | 工作壓力（MPa） | 殼體試驗壓力（MPa） | 適用介質 | 工作溫度 | FA49H0 | 1.0 | 0.2 | 1.5 | 清水 | 0～80℃ | FA49H6 | 1.6 | 0.25-0.5 | 2.4 | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 390 | 440 | 440 | 500 | 520 | 535 | 600 | D | 160 | 160 | 160 | 220 | 270 | 270 | 375 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 公稱壓力 PN（MPa） | 工作壓力（MPa） | 殼體試驗壓力（MPa） | 適用介質 | 工作溫度 | |||||||||||||||||||||||||||||||||||
| FA49H0 | 1.0 | 0.2 | 1.5 | 清水 | 0～80℃ | |||||||||||||||||||||||||||||||||||
| FA49H6 | 1.6 | 0.25-0.5 | 2.4 | |||||||||||||||||||||||||||||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||||||||||||||||||||
| L | 390 | 440 | 440 | 500 | 520 | 535 | 600 | |||||||||||||||||||||||||||||||||
| D | 160 | 160 | 160 | 220 | 270 | 270 | 375 |
適用介質
水
執行標準
GB4216

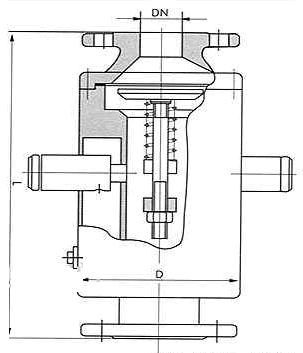

結構圖與尺寸圖
結構圖 / 尺寸圖
