產品概述
GYA系列液壓安全閥是上海泰通閥門安全閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 型號 | 規格 | 安裝尺寸（毫米） | 重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | D1 | D2 | n-d1 | L | H | |||
| GYA-80 | 80 | ?85 | ?185 | ?150 | ?125 | 4-?18 | 376 | 424 | 38 |
| GYA-100 | 100 | ?105 | ?205 | ?170 | ?145 | 4-?18 | 500 | 605 | 42 |
| GYA-150 | 150 | ?148 | ?260 | ?225 | ?200 | 8-?18 | 650 | 705 | 66 |
| GYA-200 | 200 | ?210 | ?315 | ?280 | ?255 | 8-?18 | 900 | 755 | 97 |
| GYA-250 | 250 | ?264 | ?370 | ?335 | ?310 | 12-?18 | 1050 | 885 | 140 |

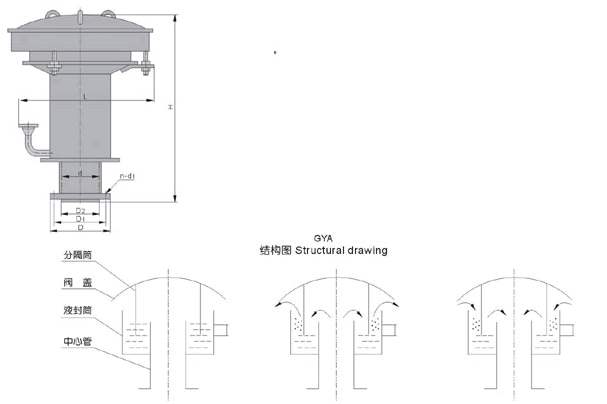

結構圖與尺寸圖
結構圖 / 尺寸圖
相關產品
技術資料
如需本產品的樣本、CAD 圖紙、安裝尺寸或技術協議，請聯系技術支持和下載中心。
