產品概述

GA44H型雙杠桿安全閥是上海泰通閥門安全閥系列產品，適用于工業管路系統的介質控制。

主要技術參數

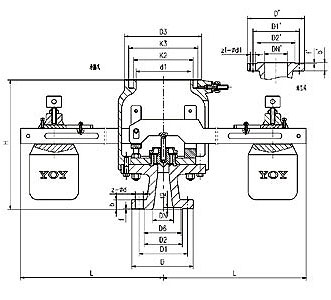

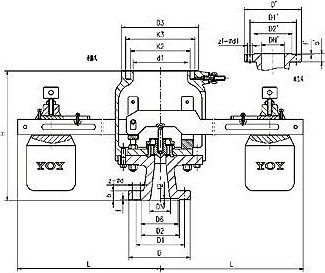

用途特點 GA44H型雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許、最高值，介質可為蒸汽、空氣。外形尺寸和連接尺寸(mm) 型號公稱通徑 DN(mm) 尺寸 (mm) do-z D D1 D2 D6 f f2 b Z-d H L GA44H.6 80 50×2 200 160 135 / 3 / 20 88 410 840 GA44H-2.5 80 50×2 200 160 135 / 3 / 22 88 410 840 GA44H-4.0 80 50×2 200 160 135 121 3 4 22 88 410 840 GA44H-6.4 80 40×2 210 170 140 121 3 4 30 8-23 480 840 型號公稱通徑DN(mm) 尺寸 (mm) 承插式法蘭式 d1 K2 K3 D3 DN’ D2’ D1’ D’ b’ f’ z1-d1 GA44H.6 80 120 145 162 190 150 210 240 280 24 3 8-23 GA44H-2.5 80 120 145 162 190 150 210 240 280 24 3 8-23 GA44H-4.0 80 120 145 162 190 150 210 240 280 24 3 8-23 GA44H-6.4 80 200 218 253 285 200 255 280 315 22 3 88 產品結構	型號	公稱通徑 DN(mm)	尺寸 (mm)	do-z	D	D1	D2	D6	f	f2	b	Z-d
型號	公稱通徑 DN(mm)	尺寸 (mm)
do-z	D	D1	D2	D6	f	f2	b	Z-d	H	L
GA44H.6	80	50×2	200	160	135	/	3	/	20	88	410	840
GA44H-2.5	80	50×2	200	160	135	/	3	/	22	88	410	840
GA44H-4.0	80	50×2	200	160	135	121	3	4	22	88	410	840
GA44H-6.4	80	40×2	210	170	140	121	3	4	30	8-23	480	840
型號	公稱通徑DN(mm)	尺寸 (mm)
承插式	法蘭式
d1	K2	K3	D3	DN’	D2’	D1’	D’	b’	f’	z1-d1
GA44H.6	80	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-2.5	80	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-4.0	80	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-6.4	80	200	218	253	285	200	255	280	315	22	3	88
