產品概述

GA42H單杠桿安全閥是上海泰通閥門安全閥系列產品，適用于工業管路系統的介質控制。

主要技術參數

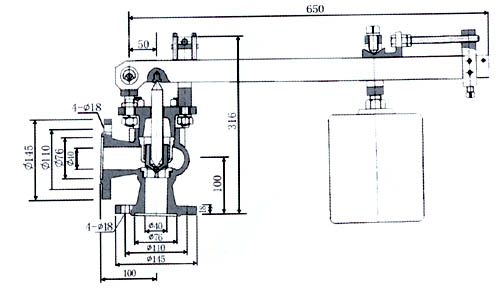

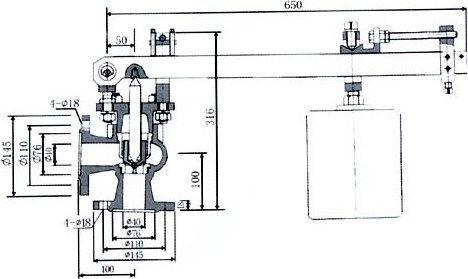

用途特點 GA42H型安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。主要零部件材料 NO. 零件名稱 C型材料 1 閥體碳鋼 2 導向套不銹鋼 3 閥瓣 2Cr13 4 閥桿 2Cr13 5 杠桿碳鋼 6 重錘鑄鐵外形尺寸和連接尺寸（mm）型號公稱通徑DN(mm) 尺寸 (mm) do-z D D1 D2 D6 f f1 b z-d L H 出口法蘭式出口承插式 DN’ D2’ n-M’ D1’ D’ d1 K2 K3 D3 GA42H6 50 40×1 165 125 100 / 3 / 16 48 840 412 125 175 86 120 235 120 145 162 190 GA42H-25 50 40×1 165 125 100 / 3 / 20 48 840 412 125 175 86 120 235 120 145 162 190 GA42H-40 50 40×1 165 125 100 88 3 4 20 48 840 412 125 175 86 120 235 120 145 162 190 GA42H-64 50 40×1 175 135 105 88 3 4 26 4-23 840 420 125 175 86 120 235 120 145 162 190 GA42H00 50 40×1 195 145 112 88 3 4 28 4-25 840 420 125 175 86 120 235 120 145 162 190 產品結構	NO.	零件名稱	C型材料	1	閥體	碳鋼	2	導向套	不銹鋼	3	閥瓣	2Cr13	4	閥桿	2Cr13	5	杠桿	碳鋼	6	重錘	鑄鐵
NO.	零件名稱	C型材料
1	閥體	碳鋼
2	導向套	不銹鋼
3	閥瓣	2Cr13
4	閥桿	2Cr13
5	杠桿	碳鋼
6	重錘	鑄鐵
型號	公稱通徑DN(mm)	尺寸 (mm)
do-z	D	D1	D2	D6	f	f1	b	z-d	L	H	出口法蘭式	出口承插式
DN’	D2’	n-M’	D1’	D’	d1	K2	K3	D3
GA42H6	50	40×1	165	125	100	/	3	/	16	48	840	412	125	175	86	120	235	120	145	162	190
GA42H-25	50	40×1	165	125	100	/	3	/	20	48	840	412	125	175	86	120	235	120	145	162	190
GA42H-40	50	40×1	165	125	100	88	3	4	20	48	840	412	125	175	86	120	235	120	145	162	190
GA42H-64	50	40×1	175	135	105	88	3	4	26	4-23	840	420	125	175	86	120	235	120	145	162	190
GA42H00	50	40×1	195	145	112	88	3	4	28	4-25	840	420	125	175	86	120	235	120	145	162	190
