產品概述
a49h主安全閥是上海泰通閥門安全閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 結構簡述 1、當介質壓力升高到整定壓力時，沖量安全閥打開，介質從脈沖管進入主安全閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉時，閥瓣又自動關閉。 2、密封面用鈷基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。 主要外形及連接尺寸 型號 公稱通徑 連接尺寸 L L1 L2 H D D1 D2 b z-d DN" D" D1" D2" b" z"-d" A49H-4 150 220 230 240 486 300 250 204 30 8-25 200 360 310 278 34 12-25 A49H-4 200 270 295 330 615 375 320 260 38 12-30 300 485 430 390 40 16-30 A49H-4 250 300 350 370 646 445 385 313 42 12-34 350 550 490 450 44 16- 產品尺寸 | 型號 | 公稱通徑 | 連接尺寸 | L | L1 | L2 | H | D | D1 | D2 | b | z-d | DN" | D" | D1" | D2" | b" | z"-d" | A49H-4 | 150 | 220 | 230 | 240 | 486 | 300 | 250 | 204 | 30 | 8-25 | 200 | 360 | 310 | 278 | 34 | 12-25 | A49H-4 | 200 | 270 | 295 | 330 | 615 | 375 | 320 | 260 | 38 | 12-30 | 300 | 485 | 430 | 390 | 40 | 16-30 | A49H-4 | 250 | 300 | 350 | 370 | 646 | 445 | 385 | 313 | 42 | 12-34 | 350 | 550 | 490 | 450 | 44 | 16- |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 公稱通徑 | 連接尺寸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | L1 | L2 | H | D | D1 | D2 | b | z-d | DN" | D" | D1" | D2" | b" | z"-d" | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A49H-4 | 150 | 220 | 230 | 240 | 486 | 300 | 250 | 204 | 30 | 8-25 | 200 | 360 | 310 | 278 | 34 | 12-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| A49H-4 | 200 | 270 | 295 | 330 | 615 | 375 | 320 | 260 | 38 | 12-30 | 300 | 485 | 430 | 390 | 40 | 16-30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| A49H-4 | 250 | 300 | 350 | 370 | 646 | 445 | 385 | 313 | 42 | 12-34 | 350 | 550 | 490 | 450 | 44 | 16- |

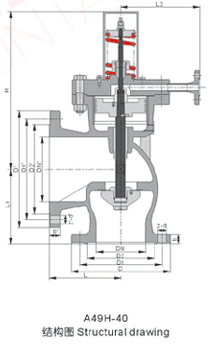

結構圖與尺寸圖
結構圖 / 尺寸圖
