產品概述

AH42F液化石油氣安全閥是上海泰通閥門安全閥系列產品，適用于工業管路系統的介質控制。

主要技術參數

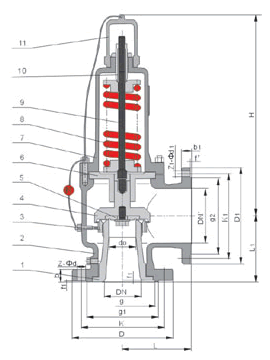

特點用途燃?xì)鈱Ｓ萌珕⑹桨踩y適用于工作溫度-40～+80℃天然氣、液化石油氣、氨氣等和類似非腐蝕性介質的設備和管路上。當設備內介質壓力異常升高到規定值時，閥門自動開啟，繼而全量排放，當壓力降低到規定值時，閥門自動關閉，保證設備安全運行。主要零部件材料公稱通徑DN（mm） Nominal diameter AH42F-P18 型尺寸Dimension(mm) D D1 D2 b Z-Фd L H 40 150 110 85 16 4-18 200 236 50 165 125 100 16 4-18 230 266 65 185 145 120 20 4-18 290 430 80 200 160 135 20 8-18 310 490 100 215 180 155 22 8-18 350 548 外形及連接尺寸公稱通徑 Nominal diameter DN（mm） AH42F-16C/P 型尺寸 Dimension(mm) 重量 Weight (kg) L L1 D D1 D2 b f Z-Фd DN' D' D1' D2' b' f' Z-Фd' H do 25 100 95 115 85 65 14 2 4-Ф14 32 140 100 78 16 3 4-Ф18 250 15 12 32 115 100 140 100 78 16 2 4-Ф18 40 150 110 85 16 3 4-Ф18 280 20 14 40 120 110 150 110 85 16 3 4-Ф18 50 165 125 100 16 3 4-Ф18 290 25 16 50 135 120 165 125 100 16 3 4-Ф18 65 185 145 120 18 3 4-Ф18 341 32 21 80 170 135 200 160 135 18 3 8-Ф18 100 220 180 155 20 3 8-Ф18 470 50 43 100 205 160 220 180 155 20 3 8-Ф18 125 250 210 185 22 3 8-Ф18 580 65 65 150 250 210 285 240 210 24 3 8-Ф22 175 315 270 240 26 3 8-Ф23 670 100 110 產品結構	公稱通徑DN（mm） Nominal diameter	AH42F-P18 型尺寸Dimension(mm)	D	D1	D2	b	Z-Фd	L	H	40	150	110	85	16	4-18	200	236	50
公稱通徑DN（mm） Nominal diameter	AH42F-P18 型尺寸Dimension(mm)
D	D1	D2	b	Z-Фd	L	H
40	150	110	85	16	4-18	200	236
50	165	125	100	16	4-18	230	266
65	185	145	120	20	4-18	290	430
80	200	160	135	20	8-18	310	490
100	215	180	155	22	8-18	350	548
公稱通徑 Nominal diameter DN（mm）	AH42F-16C/P 型尺寸 Dimension(mm)	重量 Weight (kg)
L	L1	D	D1	D2	b	f	Z-Фd	DN'	D'	D1'	D2'	b'	f'	Z-Фd'	H	do
25	100	95	115	85	65	14	2	4-Ф14	32	140	100	78	16	3	4-Ф18	250	15	12
32	115	100	140	100	78	16	2	4-Ф18	40	150	110	85	16	3	4-Ф18	280	20	14
40	120	110	150	110	85	16	3	4-Ф18	50	165	125	100	16	3	4-Ф18	290	25	16
50	135	120	165	125	100	16	3	4-Ф18	65	185	145	120	18	3	4-Ф18	341	32	21
80	170	135	200	160	135	18	3	8-Ф18	100	220	180	155	20	3	8-Ф18	470	50	43
100	205	160	220	180	155	20	3	8-Ф18	125	250	210	185	22	3	8-Ф18	580	65	65
150	250	210	285	240	210	24	3	8-Ф22	175	315	270	240	26	3	8-Ф23	670	100	110
