產品概述
YANA42F內裝式安全閥是上海泰通閥門安全閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| NO. | 零件名稱 | 材料 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 閥瓣 | 碳鋼 | |||||||
| 2 | 密封圈 | 聚四氟乙烯 | |||||||
| 3 | 閥體 | 碳鋼 | |||||||
| 4 | 閥桿 | 1Cr18Ni9Ti | |||||||
| 5 | 閥座 | 碳鋼 | |||||||
| 6 | 支架 | 碳鋼 | |||||||
| 公稱通徑DN(mm) | 尺 寸 (mm) | ||||||||
| L | D | D1 | D2 | D0 | b | f | Z-Φd | H ≈ | |
| 50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 48 | 376 |
| 80 | 99 | 225 | 190 | 149 | 52 | 25 | 4.5 | 8-22 | 512 |
主要零部件材料
主要零部件材料
| NO. | 零件名稱 | 材料 |
|---|---|---|
| 1 | 閥瓣 | 碳鋼 |
| 2 | 密封圈 | 聚四氟乙烯 |
| 3 | 閥體 | 碳鋼 |
| 4 | 閥桿 | 1Cr18Ni9Ti |
| 5 | 閥座 | 碳鋼 |
| 6 | 支架 | 碳鋼 |

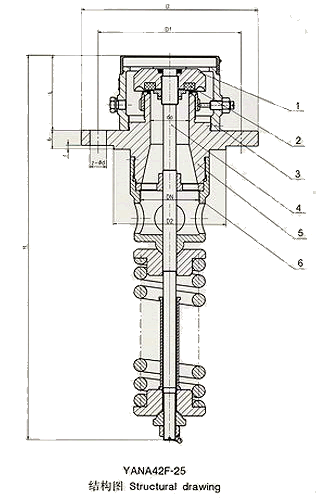

結構圖與尺寸圖
結構圖 / 尺寸圖
相關產品
技術資料
如需本產品的樣本、CAD 圖紙、安裝尺寸或技術協議，請聯系技術支持和下載中心。
