產品概述
ZJHM-ZJHP系列精小型氣動薄膜（單座、雙座、套筒）調節閥是上海泰通閥門調節閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 單座 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | |
| 雙座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2700 | |
| 額定行程L（mm） | 16 | 25 | 40 | 60 | 100 | |||||||||
| 膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | 1600 | |||||||||
| 公稱壓力PN（MPa） | 1.6、4.0、6.4 | |||||||||||||
| 固有流量特性 | 直線、等百分比 | |||||||||||||
| 固有可調比R | 50：1 | |||||||||||||
| 信號范圍Pr（KPa） | 20～200、40～200、20～60、60～100、80～240 | |||||||||||||
| 氣源壓力Ps（MPa） | 0.14～0.4 | |||||||||||||
| 允許泄漏量 | Ⅳ級（單座）、Ⅲ級（雙座） | |||||||||||||
| 工作溫度t（℃） | 常溫型 | -20～200、-40～250、-60～250 | ||||||||||||
| 散熱型 | -40～450、-60～450 | |||||||||||||
| 高溫型 | 450～650 | |||||||||||||
| 低溫型 | -60～00、00～-200、-200～-250 |

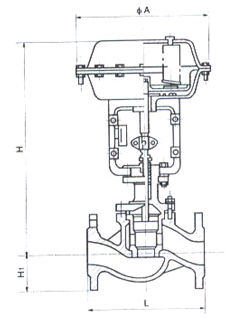

結構圖與尺寸圖
結構圖 / 尺寸圖
