產品概述
電動調節閥是上海泰通閥門調節閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 公稱通徑ＤＮ(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| 流量特性 | 近似線性、近似等百分比 | ||||||
| 公稱壓力PＮ(ＭPa) | 2.5/6.4 | ||||||
| 連接型式 | 焊接 | ||||||
| 配用執行機構 | ＺＫＤ型 | ||||||
| 行程L(mm) | 57.6 | 88.2 | |||||
| 最大壓差△Ｐ(MPa) | 0.5/3 | ||||||
| 額定流量系數Cv | 44 | 99 | 175 | 395 | 640 | 1000 | 1440 |
| 工作溫度t (℃) | ≤450 | ≤450 | |||||
| 使用介質 | 水 | ||||||
| 項目 | 技術性能指標 | ||||||
| 基本誤差(%) | 不超過±2.5 | ||||||
| 回差(%) | ≤1.5 | ||||||
| 死區(%) | ≤3 | ||||||
| 泄漏量 | 0.01％×閥額定容量 | ||||||
| 名稱 | 材料 | ||||||
| 閥體 | WCB、WC6、20CrMo | ||||||
| 閥芯 | 316不銹鋼 | ||||||
| 籠罩 | 17-4PH | ||||||
| 閥桿 | 17-4PH | ||||||
| 閥座 | 316不銹鋼 | ||||||
| 公稱通徑DN(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| H(mm) | 860 | 918 | 918 | 918 | 1460 | 1690 | 1690 |
| H1(mm) | 120 | 248 | 248 | 248 | 360 | 470 | 470 |
| L(mm) | 300 | 372 | 372 | 372 | 490 | 610 | 610 |
| D1(mm) | 90 | 150 | 180 | 200 | 244 | 355 | 420 |
| D2(mm) | 76 | 104 | 127 | 168 | 210 | 270 | 320 |
| D3(mm) | 50 | 80 | 100 | 140 | 180 | 230 | 270 |
主要零部件材料
主要零部件材料
| 名稱 | 材料 |
|---|---|
| 閥體 | WCB、WC6、20CrMo |
| 閥芯 | 316不銹鋼 |
| 籠罩 | 17-4PH |
| 閥桿 | 17-4PH |
| 閥座 | 316不銹鋼 |

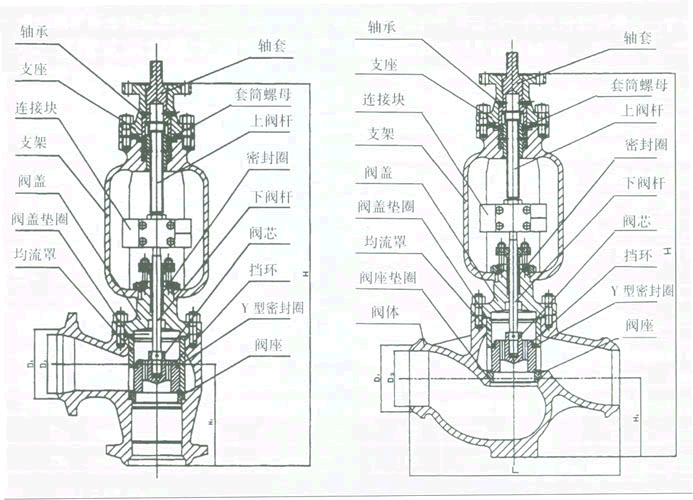

結構圖與尺寸圖
結構圖 / 尺寸圖
相關產品
技術資料
如需本產品的樣本、CAD 圖紙、安裝尺寸或技術協議，請聯系技術支持和下載中心。
