產品概述

q641氣動球閥(雙作用氣缸)是上海泰通閥門球閥系列產品，適用于工業管路系統的介質控制。

主要技術參數

試驗壓力（Mpa）	公稱壓力（Mpa）	壓力級（class）	JIS(Mpa)
1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

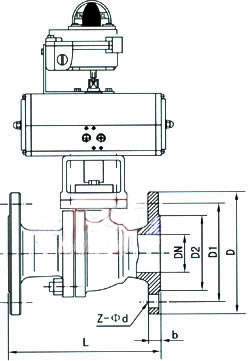

公稱通徑 DN(mm)	尺寸(mm)	執行器型號
1.6MPa	2.5MPa	4.0MPa
L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列執行器以上選配僅供參考具體選區用根據實際要求
15	130	95	65	14	44	130	95	65	16	44	130	130	65	16	44
20	130	105	75	14	44	130	105	75	16	44	150	150	75	16	44
25	140	115	85	14	44	140	115	85	16	44	160	160	85	16	44
32	165	135	100	16	48	165	135	100	18	48	180	180	100	18	48
40	165	145	110	16	48	165	145	110	18	48	200	200	110	18	48
50	203	160	125	16	48	203	160	125	20	48	230	230	125	20	48
65	222	180	145	18	48	222	180	145	22	88	290	290	145	22	88
80	241	195	160	20	88	241	195	160	22	88	310	310	160	22	88
100	305	215	180	20	88	305	230	190	24	8-23	350	350	190	24	8-23
125	356	245	210	22	88	356	270	220	28	8-25	400	270	220	28	8-25
150	394	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	457	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30
