產品概述
三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。 主要
主要技術參數
主要技術參數
| 型號 | 公稱壓力 PN(MPa) | 試驗壓力(MPa) | 適用溫度 (℃) | 適用介質 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 殼體 | 液體密封 | 氣體密封 | |||||||||||
| Q44F6P/C/R | 1.6 | 2.4 | 1.76 | 0.6 | ≤150 | 水、蒸汽、油品等 | |||||||
| Q44F-25P/C/R | 2.5 | 3.75 | 2.75 | 0.6 | |||||||||
| Q44F-40P/C/R | 4.0 | 6.4 | 4.4 | 0.6 | |||||||||
| 型 號 | 零件名稱 | ||||||||||||
| 閥體 | 球體 | 閥桿 | 密封圈 | 填料 | |||||||||
| Q44F 6C | 碳素鋼鑄件 | 1Crl8Ni9Ti | 2Cr13 | 增強聚四氟乙烯 對位聚苯 | 聚四氟乙烯 | ||||||||
| Q44F-25P | 304 | 304 | 304 | ||||||||||
| Q44F-40R | 316 | 316 | 316 | ||||||||||
| 公稱壓力 PN(MPa) | 主要 尺寸 | 公 稱 通 徑 {mm/in} | |||||||||||
| 15/? | 20/? | 25/1 | 32/1? | 40/1? | 50/2 | 65/2? | 80/3 | 100/4 | 125/5 | 150/6 | 200/8 | ||
| PN1.6 MPa | L | 150 | 164 | 180 | 200 | 220 | 230 | 260 | 280 | 320 | 380 | 440 | 500 |
| PN2.5 MPa | L1 | 75 | 82 | 90 | 100 | 110 | 115 | 130 | 140 | 160 | 190 | 220 | 250 |
| PN4.0 MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS150 | W | 120 | 140 | 155 | 250 | 250 | 35 | 350 | 420 | 700 | 1000 | 130 | 1800 |
主要零部件材料
主要零部件材料
| 型 號 | 零件名稱 | ||||
|---|---|---|---|---|---|
| 閥體 | 球體 | 閥桿 | 密封圈 | 填料 | |
| Q44F 6C | 碳素鋼鑄件 | 1Crl8Ni9Ti | 2Cr13 | 增強聚四氟乙烯 對位聚苯 | 聚四氟乙烯 |
| Q44F-25P | 304 | 304 | 304 | ||
| Q44F-40R | 316 | 316 | 316 |
適用介質
蒸汽水油品
結構圖與尺寸圖

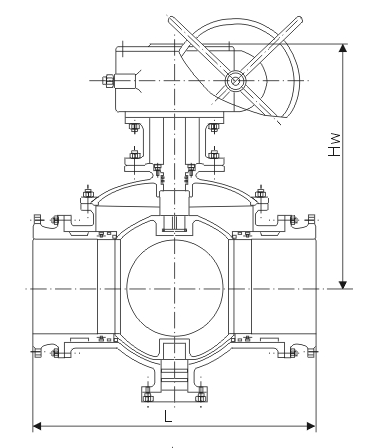

結構圖 / 尺寸圖
相關產品
技術資料
如需本產品的樣本、CAD 圖紙、安裝尺寸或技術協議，請聯系技術支持和下載中心。
