產品概述
電動球閥是上海泰通閥門球閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 執行機構技術參數 | 閥體參數 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 電源 | AC380/220V | 公稱通徑 | DN50～1200mm | |||||||
| 動作范圍 | 0～90° 0～360° | 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 | ||||||
| 動作時間 | 15秒/30秒/60秒 | 執行機構 | 可另配PSQ、HQ、UNIC、361RS 等系列電子式電動執行機構 | |||||||
| 保護裝置 | 過熱保護 | 流量特性 | 快開特性 | |||||||
| 環境溫度 | -30°～60° | 可調范圍 | 250:1 | 350:1 | ||||||
| 手動操作 | 同附帶手柄操作 | 基本誤差 | ±1% | |||||||
| 限位 | 電氣、機械二重限位 | 死區 | ≤1% | |||||||
| 防護等級 | 相當于IP-65 | 回差 | ≤1% | |||||||
| 位置測量 | 可選裝開關或電位計 | 適用溫度 | 密封面 | |||||||
| 進線接口 | PE1/2〞進線線鎖 | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ | ||||||||
| 試驗壓力 （Mpa） | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
| 零件名稱 | 材 料 | |||||||||
| 閥體 | WCB | ZG1Cr18Ni9Ti | CF8 (304) | CF3 (304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M (316L) | |||
| 球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | 00Cr17Ni12Mo2 (316L) | |||
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 | |||||||||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
主要零部件材料
主要零部件材料
| 執行機構技術參數 | 閥體參數 | |||
|---|---|---|---|---|
| 電源 | AC380/220V | 公稱通徑 | DN50～1200mm | |
| 動作范圍 | 0～90° 0～360° | 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
| 動作時間 | 15秒/30秒/60秒 | 執行機構 | 可另配PSQ、HQ、UNIC、361RS 等系列電子式電動執行機構 | |
| 保護裝置 | 過熱保護 | 流量特性 | 快開特性 | |
| 環境溫度 | -30°～60° | 可調范圍 | 250:1 | 350:1 |
| 手動操作 | 同附帶手柄操作 | 基本誤差 | ±1% | |
| 限位 | 電氣、機械二重限位 | 死區 | ≤1% | |
| 防護等級 | 相當于IP-65 | 回差 | ≤1% | |
| 位置測量 | 可選裝開關或電位計 | 適用溫度 | 密封面 | |
| 進線接口 | PE1/2〞進線線鎖 | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
適用介質
醋酸腐蝕性介質
執行標準
GB12237BS5351GB9112DIN3202GB12221API608

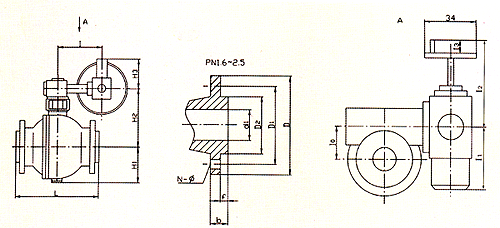

結構圖與尺寸圖
結構圖 / 尺寸圖
