Z15W絲口閘閥

Z15W

1、設計制造按GB12234-89 2、結構長度按GB12221-89 3、法蘭尺寸按JB/T79-94 4、閥門檢查和試驗按GB13927 主要技術參數和性能指標公稱通徑：DN

產品分類：閘閥

型號：Z15W

立即詢價技術選型

產品概述

1、設計制造按GB12234-89 2、結構長度按GB12221-89 3、法蘭尺寸按JB/T79-94 4、閥門檢查和試驗按GB13927 主要技術參數和性能指標公稱通徑：DN15-DN100 公稱壓力：1.6Mpa 工作介質：水、油、汽工作溫度：t≤170℃ 管螺紋符合ISO228標準

型號	公稱壓力 (MPa)	實驗壓力	工作溫度(℃)	適用介質
強度(水)(Mpa)	密封(水)空氣	低壓密封空氣(Mpa)
Z4IH6C Z41W6P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
硝酸類
ACETICACID
醋酸類
NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類
序號NO.	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閘板	不銹鋼CF8M/CF8
3	閥桿	不銹鋼SS316/304
4	閥蓋	不銹鋼CF8M/CF8
5	填料	聚四氟乙烯PTFE
6	止推墊片	不銹鋼SS304
7	閥桿架	不銹鋼SS316/SS304
8	填料	聚四氟乙烯PTFE
9	螺母	不銹鋼SS304
10	填料壓蓋螺母	不銹鋼SS316/SS304
11	手輪	鋁合金
12	鉻牌	鋁
13	手輪墊片	不銹鋼SS304
14	手輪螺母	不銹鋼SS304

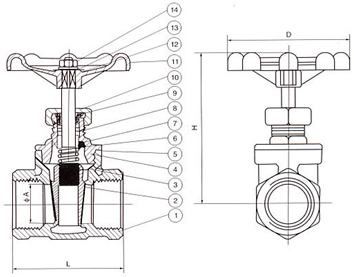

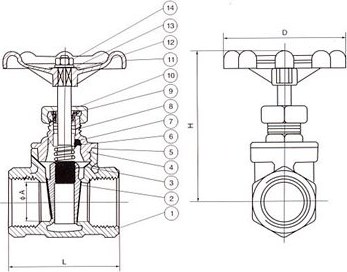

SIZE	1/2"	3/4"	1"	1 1 / 4 "	1 1 / 2 "	2"
A	15	20	25	32	38	50
H	90	97	108	120	146	163
L	55	60	65	75	85	95
D	70	70	80	80	90	100
DN	規格	A	B	C	D
10	3/8	42	9.5	66.5	45
15	1/2	43	12.8	71	55
20	3/4	46	17	76	55
25	1	53	21	87.5	60
32	1 1/4	55	27	101	68
40	1 1/2	58	34	111	72
50	2	66.5	45	128	80
65	2 1/2	80	55	155	98
80	3	83	66	180	110
100	4	101	87	218	126
