產品概述
罐壁人孔安裝于儲罐下部，主要用于工作人員進出儲罐，主要材質有碳鋼和不銹鋼。我公司生產的罐壁人孔出廠時不帶加強板，如客戶需要非標人孔，需要提供圖紙，我們可以根據需要定制各種人孔。 主要型號及連接尺寸 規格 圖號 重量（㎏臺） 安裝尺寸（毫米） d D L DN500 GRK-500 86 Ф500 Ф645 320 DN600 GRK-600 126 Ф600 Ф755 340 DN750 GRK-750 334 Ф750 Ф980 345 透光人孔的主要型號及連接尺寸 規格 圖號 重量（㎏臺） DN500-A TGK-500A 45 DN500-B TGK-500B 48 DN500-C TGK-500C 20 DN500-D TGK-500D 26
主要零部件材料
主要零部件材料
| 規格 | 圖號 | 重量（㎏臺） | 安裝尺寸（毫米） | ||
|---|---|---|---|---|---|
| d | D | L | |||
| DN500 | GRK-500 | 86 | Ф500 | Ф645 | 320 |
| DN600 | GRK-600 | 126 | Ф600 | Ф755 | 340 |
| DN750 | GRK-750 | 334 | Ф750 | Ф980 | 345 |
| 規格 | 圖號 | 重量（㎏臺） | |||
| DN500-A | TGK-500A | 45 | |||
| DN500-B | TGK-500B | 48 | |||
| DN500-C | TGK-500C | 20 | |||
| DN500-D | TGK-500D | 26 |

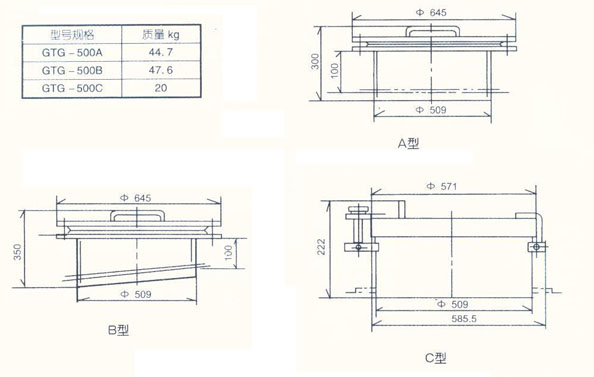

結構圖與尺寸圖

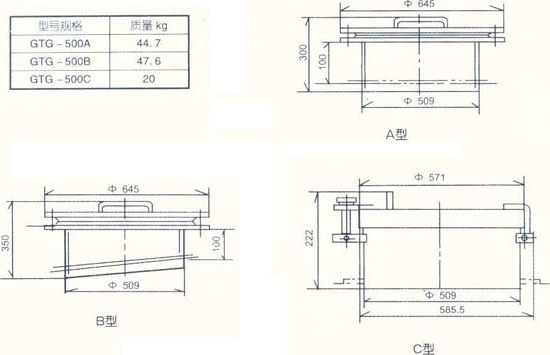

結構圖 / 尺寸圖
