產品概述
wj41德標波紋管截止閥是上海泰通閥門截止閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 驅動方式 | 手動 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電動 | |||||||||||||||
| 設計標準 | DIN3356 | ||||||||||||||
| 結構長度 | DIN3202 | ||||||||||||||
| 連接法蘭 | DIN2543-2545 | ||||||||||||||
| 試驗和檢驗 | DIN3230 | ||||||||||||||
| 公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) | ||||||||||||
| 1.6 | 2.4 | 1.76 | ≤350℃ | ||||||||||||
| 2.5 | 3.75 | 2.75 | |||||||||||||
| 4.0 | 6.0 | 4.4 | |||||||||||||
| 6.4 | 9.6 | 7.04 | |||||||||||||
| 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | |||||||||
| WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 | |||||||||
| STL | |||||||||||||||
| 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | |||||||||
| STL | PTFE | ||||||||||||||
| 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | |||||||||
| STL | PTFE | ||||||||||||||
| 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | |||||||||
| STL | PTFE | ||||||||||||||
| 316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 | |||||||||
| STL | PTFE | ||||||||||||||
| 型號 | DWJ416 | ||||||||||||||
| 壓力等級 | PN16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 |
| 型號 | DWJ41-25 | ||||||||||||||
| 壓力等級 | PN25 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 |
| 重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
| 型號 | DWJ41-40 | ||||||||||||||
| 壓力等級 | PN40 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
| Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
| 重量(Kg) | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |
主要零部件材料
主要零部件材料
| 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 |
|---|---|---|---|---|---|---|
| WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
| STL | ||||||
| 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
| STL | PTFE | |||||
| 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
| STL | PTFE | |||||
| 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
| STL | PTFE | |||||
| 316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
| STL | PTFE |
執行標準
DIN2543DIN3230DIN3202DIN3356

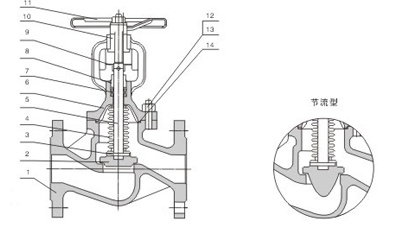

結構圖與尺寸圖

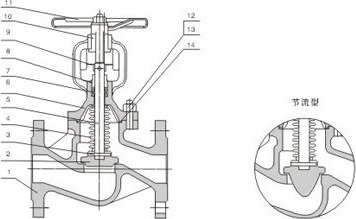

結構圖 / 尺寸圖
