產品概述
jy41w氧氣截止閥是上海泰通閥門截止閥系列產品，適用于工業管路系統的介質控制。
主要技術參數
主要技術參數
| 公稱壓力 PN | 強度試驗壓力 MPa | 氣密封試驗壓力 MPa | 適用介質 | 適用溫度 |
|---|---|---|---|---|
| 水 | 氣 | 氧氣 | 常溫 | |
| 1.6 | 2.4 | 1.6 | ||
| 2.5 | 3.8 | 2.5 | ||
| 3.0 | 4.5 | 3.0 | ||
| 4.0 | 6.0 | 4.0 | ||
| 零件名稱 | 材料 | |||
| 閥體、閥蓋、閥瓣 | 鑄鉻鎳鈦不銹鋼、銅合金 | |||
| 閥桿 | 鉻鎳不銹鋼 | |||
| 閥桿螺母 | 青銅 |
主要零部件材料
主要零部件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體、閥蓋、閥瓣 | 鑄鉻鎳鈦不銹鋼、銅合金 |
| 閥桿 | 鉻鎳不銹鋼 |
| 閥桿螺母 | 青銅 |

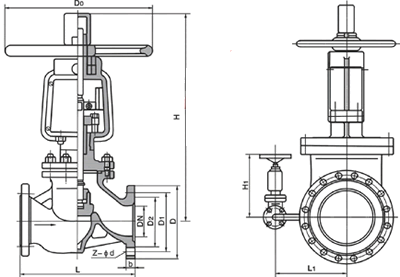

結構圖與尺寸圖
結構圖 / 尺寸圖
相關產品
技術資料
如需本產品的樣本、CAD 圖紙、安裝尺寸或技術協議，請聯系技術支持和下載中心。
