產品概述

J641氣動截止閥是上海泰通閥門截止閥系列產品，適用于工業管路系統的介質控制。

主要技術參數

設計與制造	GB/T12235
連接端尺寸	結構長度	GB/T12221
法蘭尺寸	JB/T79
檢驗與試驗	JB/T9092
材料	碳鋼	GB/T12229
不銹鋼	GB/T12230
合金鋼	Q/ZB66
標志	GB/T12220
供貨	JB/T7928
閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti	0Crl8Ni9Ti Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2Mo2Ti	CF8M Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸類、堿類、混酸	200
ZG00Crl7Nil4M02	CF3M Stellite12	Stel1ite6	316L	PTFE	磷酸類、尿素、甲銨液	200
ZGlCr5MO	ZGlCr5MO Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

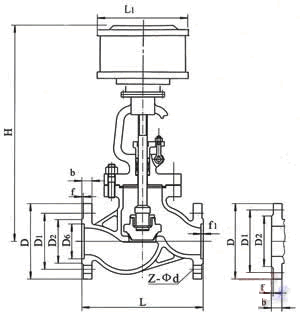

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值	參考值
L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
1．6	50	230	160	125	100		16	3		4-φ18	185	645
65	290	180	145	120		18	3		4-φ18	232	690
80	310	195	160	135		20	3		8-φ18	232	715
100	350	215	180	155		20	3		8-φ18	232	770
125	400	254	210	185		22	3		8-φ18	283	780
150	480	280	240	210		24	3		8-φ23	283	810
200	600	335	295	265		26	3		12-φ23	283	967
250	622	405	355	320		30	3		12-φ25	283	1143
300	698	460	410	375		30	4		12-φ25	283	1292
2.5	50	230	160	125	100		20	3		4-φ18	185	645
65	290	180	145	120		22	3		8-φ18	232	690
80	310	195	160	135		22	3		8-φ18	232	715
100	350	230	190	160		24	3		8-φ23	232	770
125	400	270	220	188		28	3		8-φ25	283	780
150	480	300	250	218		30	3		8-φ25	283	810
200	600	360	310	278		34	3		12-φ25	283	967
250	622	425	370	332		36	3		12-φ30	283	1143
300	698	485	430	390		40	4		16-φ30	283	1292
4．0	50	230	160	125	100	88	20	3	4	4-φ18	185	645
65	290	180	145	120	110	22	3	4	8-φ18	232	690
80	310	195	160	135	121	22	3	4	8-φ18	232	715
100	350	230	190	160	150	24	3	4．5	8-φ23	232	770
125	400	270	220	188	176	28	3	4．5	8-φ25	283	782
150	480	300	250	218	204	30	3	4．5	8-φ25	283	875
200	600	375	320	282	260	38	3	4．5	12-φ30	283	1160

主要零部件材料

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti	0Crl8Ni9Ti Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2Mo2Ti	CF8M Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸類、堿類、混酸	200
ZG00Crl7Nil4M02	CF3M Stellite12	Stel1ite6	316L	PTFE	磷酸類、尿素、甲銨液	200
ZGlCr5MO	ZGlCr5MO Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550
